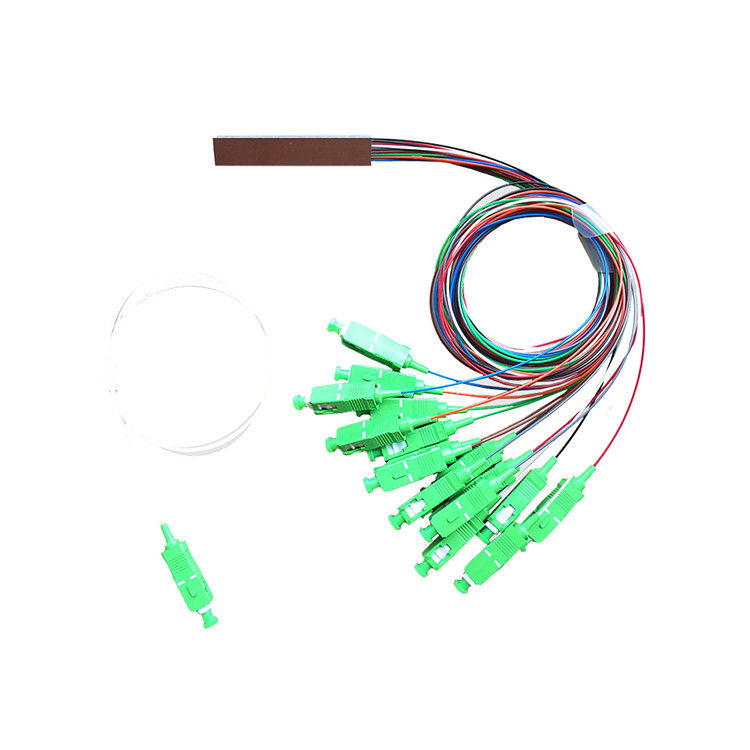

商品の詳細:
|
| 製品名: | plcのディバイダー | タイプ: | 小型タイプ1x16 |
|---|---|---|---|
| 適用: | FTTHのネットワーキング | 繊維のタイプ: | G657A1 |
| コネクターのタイプ: | SC/apc | 波長: | 1260-1650nm、1310nm/1550nm |
| 繊維の長さ: | 1M、1.5Mまたはカスタマイズされる | 項目: | GPONのspliter |

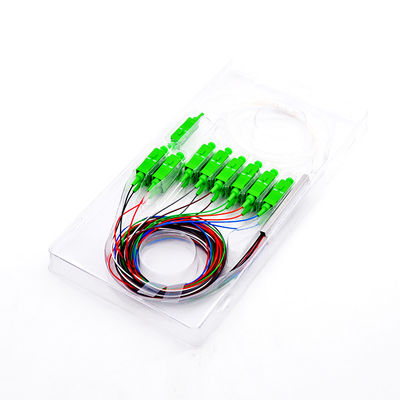

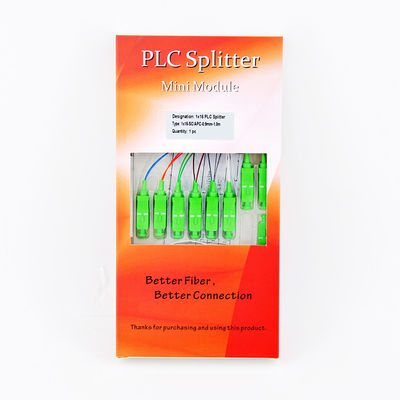

| 挿入損失: | ≤13.8dB | パッケージ: | 1pcs 1プラスチックの箱 |
| モデル: | SM/MM | 次元: | 60*12*4mm |
| ディバイダーの比率: | 1*16 | ||
| ハイライト: | FTTHの繊維光学PLCのディバイダー,Gponの繊維光学PLCのディバイダー,GPON受動ケーブルのディバイダー |
||
PLCのUT王のディバイダーが光シグナルを分けるか、または結合するのに使用されている。PLC （平面の光波回路）は平面の光波回路技術に基づくmicro-optical部品で、小さい形式要素および高い信頼性を低速費用の軽い配分の解決に与える。PLCsはリボン繊維を使用するv溝繊維の配列の破片と一直線に並ぶ無水ケイ酸ガラスの導波管回路を使用して製造される。すべてが一直線に並び、結ばれれば、ミニチュア ハウジングの中でそれから包まれる。
PLCのディバイダーは光学輸送システムの費用効果が大きいおよびスペース節約のネットワーキングの解決を提供する。
FTTH UT王の受動繊維の光ケーブルのディバイダーSC/APC 1x16 PLC SpliiterDescriptionPLCのディバイダーが光シグナルを分けるか、または結合するのに使用されている。PLC （平面の光波回路）は平面の光波回路技術に基づくmicro-optical部品で、小さい形式要素および高い信頼性を低速費用の軽い配分の解決に与える。PLCsはリボン繊維を使用するv溝繊維の配列の破片と一直線に並ぶ無水ケイ酸ガラスの導波管回路を使用して製造される。すべてが一直線に並び、結ばれれば、ミニチュア ハウジングの中でそれから包まれる。PLCのディバイダーに低い挿入損失、低いPDL、ハイ リターンの損失、等のような良質の性能が、ある。PLCは最近の技術である。PLCのディバイダーはより大きい適用のためのよりよい解決を提供する。導波管はライトのルーティング対応のパーセントを可能にする無水ケイ酸ガラスの基質に石版印刷を使用して製造される。その結果、PLCのディバイダーは有効なパッケージの最低の損失の正確そして割れ目を提供する。PLCのディバイダーは媒体で光学導波管か枝分布関数を実現するための半導体の基質を形作るphotolithographic技術を使用してmicro-optical要素である。平面の光波回路（PLC）のディバイダーはタイプの多数の前提locations.PLCディバイダーにセントラル・オフィス（CO）からの光シグナルを配るために無水ケイ酸の光学導波管の技術を使用して製造される光学力管理装置である:損失は波長に敏感ではない、分光均等性はより高い、より密集して、すばらしい程度の分裂と低価格である。但し、装置製作プロセスはより複雑である。裸繊維のディバイダーはスペース職業を最小にするピグテール カセット、テスト器械およびWDMシステムに取付けることができるPONネットワークのために適した一種のODNプロダクトである。それは繊維の保護で比較的壊れやすく、運送箱ボディおよび装置の完全な保護設計を必要とする。
|
項目 |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
作動の波長（nm） |
1260-1650 |
|||||||||||||||
|
繊維のタイプ |
顧客の発注としてG657A1または |
|||||||||||||||
|
コネクター |
SC/FC/LC |
|||||||||||||||
|
フェルール セクション |
UPC/APC |
|||||||||||||||
|
挿入損失（dB） |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
損失の均等性（dB） |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
リターン・ロス（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
分極の依存した損失（dB） |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
指向性（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
温度の相関関係の損失 -40|85℃ （dB） |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
サイズ（mm） （LxWxH） |
40×4×4 |
60×7×4 |
||||||||||||||
|
働く温度（℃） |
-40|85 |
|||||||||||||||
|
保管温度（℃） |
-40|85 |
|||||||||||||||
|
項目 |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
作動の波長（nm） |
1260-1650 |
|||||||||||||||
|
コネクター |
SC/FC/LC |
|||||||||||||||
|
フェルール セクション |
UPC/APC |
|||||||||||||||
|
繊維のタイプ |
顧客の発注としてG657A1または |
|||||||||||||||
|
挿入損失（dB） |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
損失の均等性（dB） |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
リターン・ロス（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
分極の依存した損失（dB） |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
指向性（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
温度の相関関係の損失 -40|85℃ （dB） |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
サイズ（mm） （LxWxH） |
60×7×4 |
60×12×6 |
N/A |
|||||||||||||
|
働く温度（℃） |
-40|85 |
|||||||||||||||
|
保管温度（℃） |
-40|85 |
|||||||||||||||
|
項目 |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
作動の波長（nm） |
1260-1650 |
|||||||||||||||
|
繊維のタイプ |
顧客の発注としてG657A1または |
|||||||||||||||
|
コネクター |
SC/FC/LC |
|||||||||||||||
|
フェルール セクション |
UPC/APC |
|||||||||||||||
|
挿入損失（dB） |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
損失の均等性（dB） |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
リターン・ロス（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
分極の依存した損失（dB） |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
指向性（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
温度の相関関係の損失 -40|85℃ （dB） |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
サイズ（mm） （LxWxH） |
50×4×4 |
60×7×4 |
N/A |
|||||||||||||
|
働く温度（℃） |
-40|85 |
|||||||||||||||
|
保管温度（℃） |
-40|85 |
|||||||||||||||
