商品の詳細:
|
| 製品名: | plcのディバイダー | タイプ: | 小型タイプ1x16 |
|---|---|---|---|
| 適用: | FTTHのネットワーキング | 繊維のタイプ: | G657A1 |
| コネクターのタイプ: | SC/UPC | 波長: | 1260-1650nm、1310nm/1550nm |
| 繊維の長さ: | 1M、1.5Mまたはカスタマイズされる | 項目: | GPONのspliter |
| 挿入損失: | ≤13.8dB | モデル: | SM/MM |
| 次元: | 60*12*4mm | ディバイダーの比率: | 1*16 |
| ハイライト: | G657A1平面の光波回路のディバイダー,1mの平面の光波回路のディバイダー,G657A1 1m plcの光学ディバイダー |
||

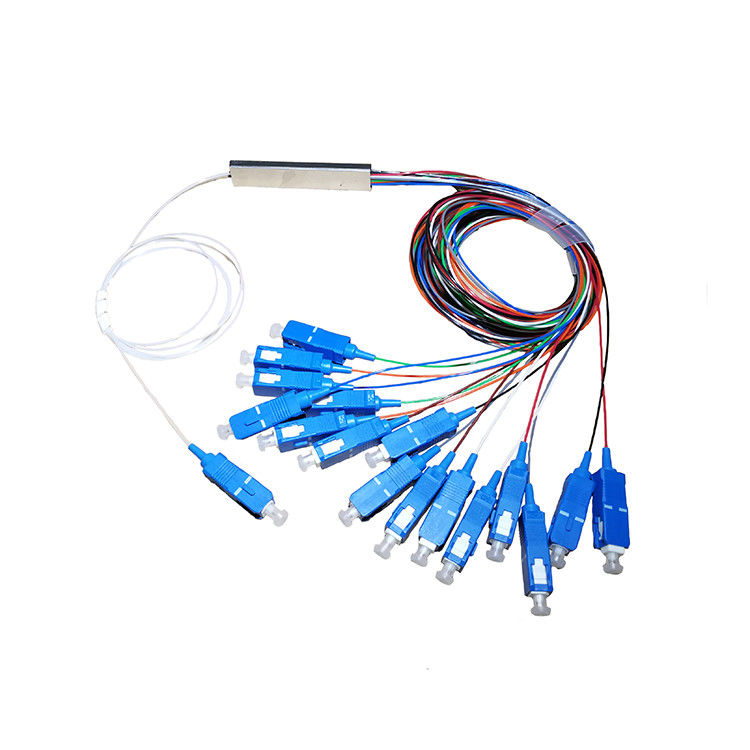

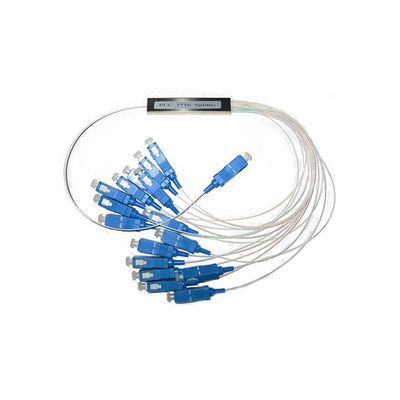

Planar Lightwave Circuit Splitter FTTHのUT王の受動の繊維光学のディバイダーSC/UPC 1x16 Plcのディバイダーが光シグナルを分けるか、または結合するのに使用されている。PLC （平面の光波回路）は平面の光波回路技術に基づくmicro-optical部品で、小さい形式要素および高い信頼性を低速費用の軽い配分の解決に与える。PLCsはリボン繊維を使用するv溝繊維の配列の破片と一直線に並ぶ無水ケイ酸ガラスの導波管回路を使用して製造される。すべてが一直線に並び、結ばれれば、ミニチュア ハウジングの中でそれから包まれる。
PLCのディバイダーは異なったルートに1本のルートからの光学軽い力を裂く部品である。Molex PLCのディバイダーは優れた工場に速く、経済的な取付けを可能にするいろいろなコネクターの管理された光学性能を提供する。
|
項目 |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
作動の波長（nm） |
1260-1650 |
|||||||||||||||
|
繊維のタイプ |
顧客の発注としてG657A1または |
|||||||||||||||
|
コネクター |
SC/FC/LC |
|||||||||||||||
|
フェルール セクション |
UPC/APC |
|||||||||||||||
|
挿入損失（dB） |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
損失の均等性（dB） |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
リターン・ロス（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
分極の依存した損失（dB） |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
指向性（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
温度の相関関係の損失 -40|85℃ （dB） |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
サイズ（mm） （LxWxH） |
40×4×4 |
60×7×4 |
||||||||||||||
|
働く温度（℃） |
-40|85 |
|||||||||||||||
|
保管温度（℃） |
-40|85 |
|||||||||||||||
|
項目 |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
作動の波長（nm） |
1260-1650 |
|||||||||||||||
|
コネクター |
SC/FC/LC |
|||||||||||||||
|
フェルール セクション |
UPC/APC |
|||||||||||||||
|
繊維のタイプ |
顧客の発注としてG657A1または |
|||||||||||||||
|
挿入損失（dB） |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
損失の均等性（dB） |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
リターン・ロス（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
分極の依存した損失（dB） |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
指向性（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
温度の相関関係の損失 -40|85℃ （dB） |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
サイズ（mm） （LxWxH） |
60×7×4 |
60×12×6 |
N/A |
|||||||||||||
|
働く温度（℃） |
-40|85 |
|||||||||||||||
|
保管温度（℃） |
-40|85 |
|||||||||||||||
|
項目 |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
作動の波長（nm） |
1260-1650 |
|||||||||||||||
|
繊維のタイプ |
顧客の発注としてG657A1または |
|||||||||||||||
|
コネクター |
SC/FC/LC |
|||||||||||||||
|
フェルール セクション |
UPC/APC |
|||||||||||||||
|
挿入損失（dB） |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
損失の均等性（dB） |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
リターン・ロス（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
分極の依存した損失（dB） |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
指向性（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
温度の相関関係の損失 -40|85℃ （dB） |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
サイズ（mm） （LxWxH） |
50×4×4 |
60×7×4 |
N/A |
|||||||||||||
|
働く温度（℃） |
-40|85 |
|||||||||||||||
|
保管温度（℃） |
-40|85 |
|||||||||||||||
