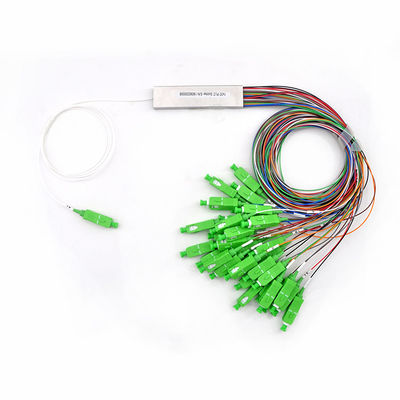

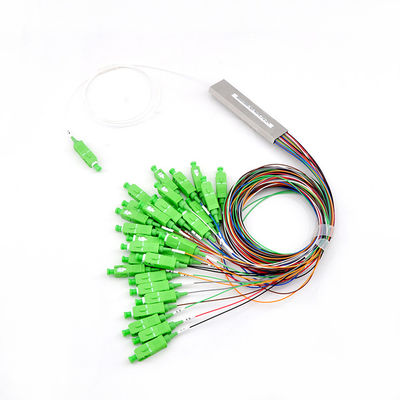

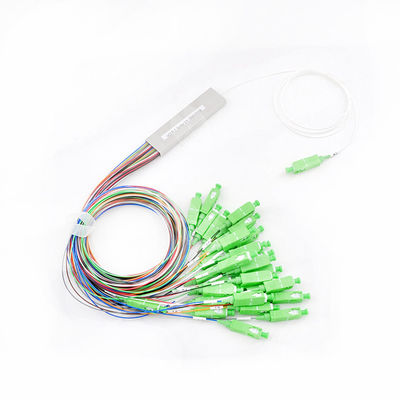

| 製品名: | plcのディバイダー | タイプ: | 小型タイプ1x32 |
|---|---|---|---|
| 応用: | FTTHのネットワーキング | 繊維のタイプ: | G657A1 |
| コネクターのタイプ: | SC/apc | 波長: | 1260-1650nm、1310nm/1550nm |
| 繊維の長さ: | 1M、1.5Mまたはカスタマイズされる | 項目: | GPONのspliter |

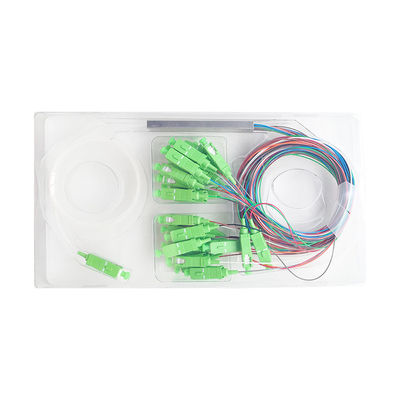

| 挿入損失: | ≤16.8dB | パッケージ: | 1pcs 1プラスチックの箱 |
| モデル: | SM/MM | 次元: | 80*20*6mm |
| ディバイダーの比率: | 1*32 | 繊維の直径: | 0.9mm |
| ハイライト: | 1x32 lc apcのコネクター,gponの除数SC lc apcのコネクター,gponの除数SC小型plcのディバイダー |
||
PLCのUT王のディバイダーは媒体で光学導波管か枝分布関数を実現するための半導体の基質を形作るphotolithographic技術を使用してmicro-optical要素である。平面の光波回路（PLC）のディバイダーはタイプの多数の前提locations.PLCディバイダーにセントラル・オフィス（CO）からの光シグナルを配るために無水ケイ酸の光学導波管の技術を使用して製造される光学力管理装置である:損失は波長に敏感ではない、分光均等性はより高い、より密集して、すばらしい程度の分裂と低価格である。但し、装置製作プロセスはより複雑である。裸繊維のディバイダーはスペース職業を最小にするピグテール カセット、テスト器械およびWDMシステムに取付けることができるPONネットワークのために適した一種のODNプロダクトである。それは繊維の保護で比較的壊れやすく、運送箱ボディおよび装置の完全な保護設計を必要とする。
PLCのディバイダーは異なったルートに1本のルートからの光学軽い力を裂く部品である。Molex PLCのディバイダーは優れた工場に速く、経済的な取付けを可能にするいろいろなコネクターの管理された光学性能を提供する。
|
項目 |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
作動の波長（nm） |
1260-1650 |
|||||||||||||||
|
繊維のタイプ |
顧客の発注としてG657A1または |
|||||||||||||||
|
コネクター |
SC/FC/LC |
|||||||||||||||
|
フェルール セクション |
UPC/APC |
|||||||||||||||
|
挿入損失（dB） |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
損失の均等性（dB） |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
リターン・ロス（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
分極の依存した損失（dB） |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
指向性（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
温度の相関関係の損失 -40|85℃ （dB） |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
サイズ（mm） （LxWxH） |
40×4×4 |
60×7×4 |
||||||||||||||
|
働く温度（℃） |
-40|85 |
|||||||||||||||
|
保管温度（℃） |
-40|85 |
|||||||||||||||
|
項目 |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
作動の波長（nm） |
1260-1650 |
|||||||||||||||
|
コネクター |
SC/FC/LC |
|||||||||||||||
|
フェルール セクション |
UPC/APC |
|||||||||||||||
|
繊維のタイプ |
顧客の発注としてG657A1または |
|||||||||||||||
|
挿入損失（dB） |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
損失の均等性（dB） |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
リターン・ロス（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
分極の依存した損失（dB） |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
指向性（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
温度の相関関係の損失 -40|85℃ （dB） |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
サイズ（mm） （LxWxH） |
60×7×4 |
60×12×6 |
N/A |
|||||||||||||
|
働く温度（℃） |
-40|85 |
|||||||||||||||
|
保管温度（℃） |
-40|85 |
|||||||||||||||
|
項目 |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
作動の波長（nm） |
1260-1650 |
|||||||||||||||
|
繊維のタイプ |
顧客の発注としてG657A1または |
|||||||||||||||
|
コネクター |
SC/FC/LC |
|||||||||||||||
|
フェルール セクション |
UPC/APC |
|||||||||||||||
|
挿入損失（dB） |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
損失の均等性（dB） |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
リターン・ロス（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
分極の依存した損失（dB） |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
指向性（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
温度の相関関係の損失 -40|85℃ （dB） |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
サイズ（mm） （LxWxH） |
50×4×4 |
60×7×4 |
N/A |
|||||||||||||
|
働く温度（℃） |
-40|85 |
|||||||||||||||
|
保管温度（℃） |
-40|85 |
|||||||||||||||
