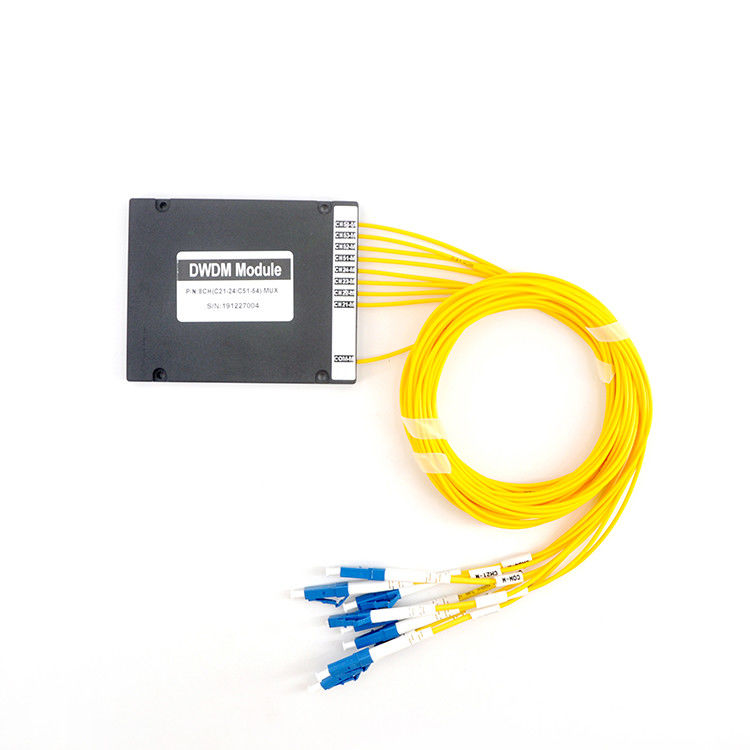

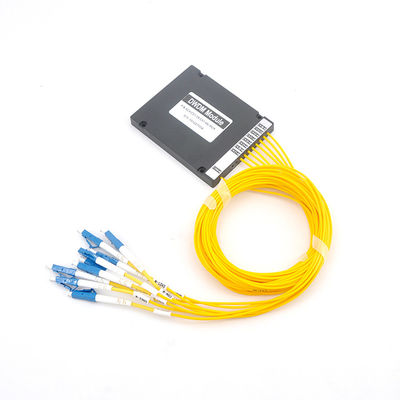

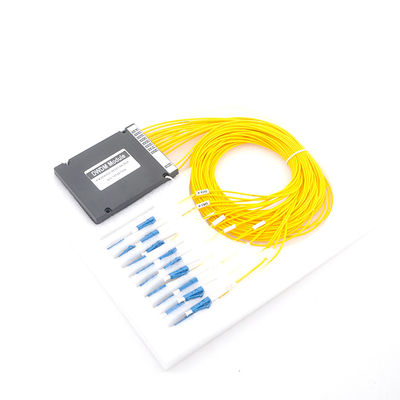

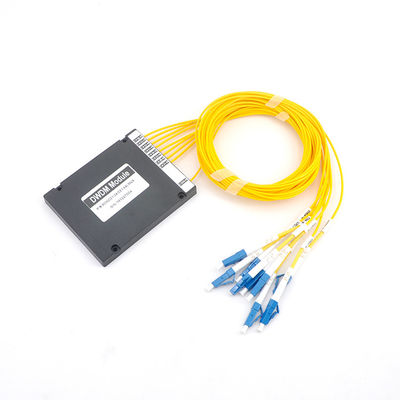

商品の詳細:
|
| 適用: | FTTH | 機能: | DWDM |
|---|---|---|---|
| 製品名: | 繊維光学のdwdm | コネクター: | LC |
| 波長: | 1530.33~1560.61 | 繊維の長さ: | 1mは…カスタマイズする |
| モデル:: | Mux/Demux | キーワード: | DWDM Mux Demux |
| チャネル: | 8 | ||
| ハイライト: | 1530.33nm lcの単一モード繊維,100GHz lcの単一モード繊維,8つのチャネルのcwdmのmuxのdemuxモジュール |
||
DWDMの多重チャンネルの多重交換装置の/demultiplexer （Mux /DeMux）モジュールは200GHzのITUのチャネル・スペーシングで利用できる。それらは低損失を示す、あらゆるシステム応用。Mux/DeMuxモジュールの温度の無感応そして信頼できる性能は長距離貨物輸送、地下鉄およびアクセス アプリケーションのために適している低価格の波長管理解決を提供する
DWDMのUT王の技術は光学ネットワーキングの延長である。DWDM装置（多重交換装置、か短いのためのMux）単一の光ファイバーによる伝達のための複数の光トランスミッタからの出力を結合する。受電端に、別のDWDM装置（デマルチプレクサー、か不足分のためのDemux光レシーバに）結合された光シグナルおよびパスを各チャネル分ける。光ファイバー1つだけはDWDM装置の間で使用される（伝送方向ごとに）。送信機および受信機の組ごとに光ファイバー1つを要求するかわりにDWDMは複数の光学チャネルが単一の光ファイバケーブルを占めるようにする。、良質AAWGのガウス技術、DWDM Mux/Demuxprovides UT王の低い挿入損失（典型的な 3.5dB）、および高い信頼性の採用によって下記に示されているように。改善された構造を使うと、これらのDWDM多重交換装置およびデマルチプレクサーはより容易な取付けを提供できる。
100GHz ITUのチャネル・スペーシング（100GHz ITU）
低い挿入損失
広帯域伝達
高いチャネルの分離
安定性が高く、信頼性
エポキシなしの光学道
1. チャネルMux/Demux/
2. DWDMシステムDWDM
3. ルーター
4. 繊維の光学アンプ
5. CATVシステム
|
|
Mux | Demux | |
| チャネルの波長（nm） | 1530.33~1560.61 （21~59 ITUの格子） | ||
| 中央波長の正確さ（nm） | ± 0.5 | ||
| 最低のチャネル・スペーシング（GHz） | 100 | ||
| 通過帯域（@-0.5dBの帯域幅） （nm） | >0.22 | ||
| 挿入損失（dB） | CH加えなさい/低下。 | ≤1.0 | |
| 反射CH。 | ≤0.4 | ||
| 通過帯域の平坦（dB） | ≤0.3 | ||
| 加えなさい/低下チャネルの分離（dB） | 隣接チャネル | N/A | ≥25 |
| Non-adjacentチャネル | N/A | ≥35 | |
| 反射分離（dB） | ≥12 | ||
| 挿入損失の温度（dB/°C） | ≤0.003 | ||
| 波長の温度の転移（nm/の°C） | ≤0.002 | ||
| PDL （dB） | ≤0.1 | ||
| PMD （ps） | ≤0.1 | ||
| 指向性（dB） | ≥50 | ||
| リターン・ロス（dB） | ≥45 | ||
| 評価される力（MW） | 500 | ||
| 操作の温度（°C） | 0 | +70 | ||
| 保管温度（°C） | -40 | +85 | ||
| 次元（mm） | L100×W80×H10 | ||
発注情報
| SDWDM | |
| チャネル・スペーシング | 1=100GHz |
| アプリケ−ション タイプ |
M=Mux D=Demux |
| ITUチャネルITU |
C21=1560.61nm C23=1558.98nm |
| 繊維の直径 |
1=Bare繊維 2=900um緩い管 3=3mmケーブル |
| 繊維の長さ |
1=1Meter 2=2Meter |
| コネクター |
0=None 1=FC/APC |
Q:私はこのプロダクトのためのサンプル発注があってもいいか。
:はい、私達は質をテストし、点検するためにサンプル順序を歓迎する。混合されたサンプルは受諾可能である。
Q:調達期間についての何か。
:サンプルは3-5日を、大量生産の時間必要とする順序の量のための1-2週をもっとより必要とする
Q:サンプル順序のためのMOQの限界があるか。
:低いMOQ、サンプル点検のための1pcは利用できる
Q:あなたの最もよい価格は何であるか。
:質の私達のプロダクトおよび量のあなたのorder.weに基づいて最もよい一致の価格をいつも引用する。
Q:OEM/ODMサービスを提供できるか。
:はい、私達はできる。私達にあなたのdeatilの条件を知らせなさい。
Q:いかに着くために商品をそしてどの位それ取る出荷するか。
:私達は通常DHL、UPS、Federal ExpressまたはTNTによって出荷する。通常着くために3-5日かかる。任意をまた出荷する航空会社および海。
