| 適用: | FTTH FTTXの解決 | タイプ: | 小型タイプ1x2 |
|---|---|---|---|
| 繊維のタイプ: | G657A1 | コネクターのタイプ: | LC/UPC |
| 波長: | 805nm | モデル: | SM/MM |
| 挿入損失: | 4.5dB | ディバイダーの比率: | 1*2 |
| リターン・ロス（dB）: | ≥55 | キーワード: | PLCのディバイダー |
| ハイライト: | 1x2繊維の鋼鉄管PLCのディバイダー,FTTHの鋼鉄管PLCのディバイダー,OM3 1x2繊維のディバイダー |
||

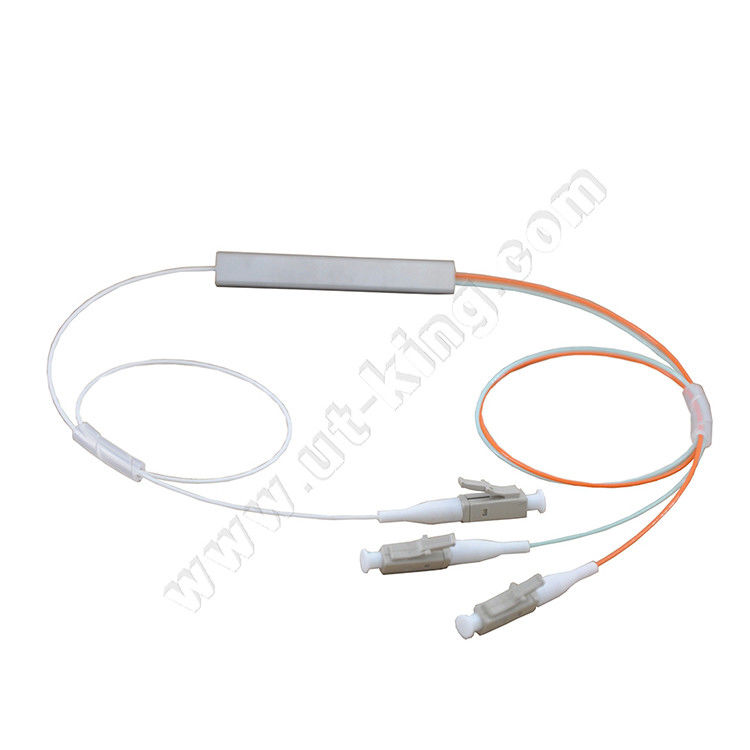

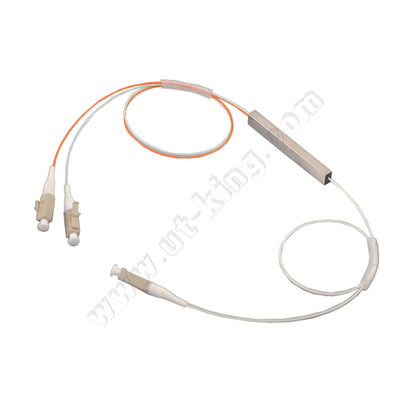

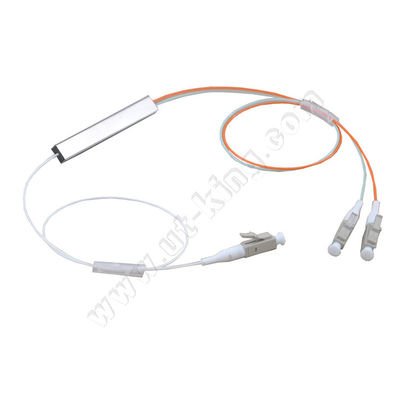

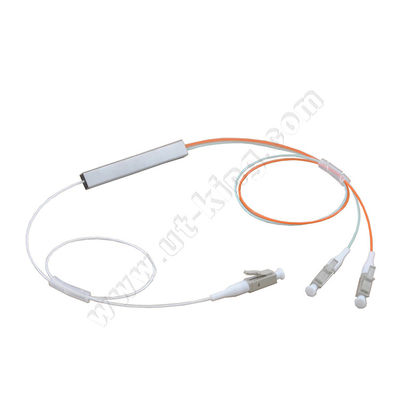

FTTHのディバイダーの除数PLC OM3 1x2ケーブルの繊維光学の鋼鉄管PLCのディバイダー
記述
PLCのディバイダーは水晶基質の統合された導波管の光学電力配分装置に、持っている小さい容積、働く波長範囲、高い信頼性、よく軽い均等性等の特徴の利点を、受動の光学ネットワーク（EPON、BPON、GPON等の）接続されたローカルおよび端末装置のために特に適しているおよび光シグナルの境界を実現するために基づいている。
UT王は特定の適用のために合う全一連の1xNおよび2xNディバイダー プロダクトを提供する。すべてのプロダクトはGR-1209-COREに会い、GR1221 CORErequirements.Weは繊維光学のいろいろな種類のPLCのディバイダーを自宅でそして販売するために作り出し、:小型モジュールのタイプ、LGXモジュールのタイプ、鋼鉄管のタイプ、裸繊維のタイプ、ABSプラスチック モジュールのタイプ、棚のタイプ、融合モジュールの皿のタイプ、ディバイダーの閉鎖のタイプ…等。
| 項目 |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
| 作動の波長（nm） |
1260-1650 |
|||||||||||||||
| 繊維のタイプ |
顧客の発注としてG657A1または |
|||||||||||||||
| コネクター |
SC/FC/LC |
|||||||||||||||
| フェルール セクション |
UPC/APC |
|||||||||||||||
| 挿入損失（dB） |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
| 損失の均等性（dB） |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
| リターン・ロス（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
| 分極の依存した損失（dB） |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
| 指向性（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
温度の相関関係の損失 -40~85℃ （dB） |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
| サイズ（mm） （LxWxH） |
40×4×4 |
60×7×4 |
||||||||||||||
| 働く温度（℃） |
-40~85 |
|||||||||||||||
| 保管温度（℃） |
-40~85 |
|||||||||||||||
| 項目 |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
| 作動の波長（nm） |
1260-1650 |
|||||||||||||||
| コネクター |
SC/FC/LC |
|||||||||||||||
| フェルール セクション |
UPC/APC |
|||||||||||||||
| 繊維のタイプ |
顧客の発注としてG657A1または |
|||||||||||||||
| 挿入損失（dB） |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
| 損失の均等性（dB） |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
| リターン・ロス（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
| 分極の依存した損失（dB） |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
| 指向性（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
温度の相関関係の損失 -40~85℃ （dB） |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
| サイズ（mm） （LxWxH） |
60×7×4 |
60×12×6 |
N/A |
|||||||||||||
| 働く温度（℃） |
-40~85 |
|||||||||||||||
| 保管温度（℃） |
-40~85 |
|||||||||||||||
| 項目 |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
| 作動の波長（nm） |
1260-1650 |
|||||||||||||||
| 繊維のタイプ |
顧客の発注としてG657A1または |
|||||||||||||||
| コネクター |
SC/FC/LC |
|||||||||||||||
| フェルール セクション |
UPC/APC |
|||||||||||||||
| 挿入損失（dB） |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
| 損失の均等性（dB） |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
| リターン・ロス（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
| 分極の依存した損失（dB） |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
| 指向性（dB） |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
温度の相関関係の損失 -40~85℃ （dB） |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
| サイズ（mm） （LxWxH） |
50×4×4 |
60×7×4 |
N/A |
|||||||||||||
| 働く温度（℃） |
-40~85 |
|||||||||||||||
| 保管温度（℃） |
-40~85 | |||||||||||||||
